OPT REF SW TOP WING

▪️15 年、第一線で戦うための設計
TOP WING OPT REF SW は、単なるネットワーク機器ではありません。オーディオ再
生における信号の純度と時間軸の整合性を追求するために、一から設計された完全オリジ
ナルのオーディオグレード・スイッチングハブです。
ネットワーク機器の世界では、「データが届けばよい」という思想が支配的です。しかし
オーディオ用途ではそれでは不十分です。問題になるのはデータそのものではなく、伝送過
程で発生する電流変動、クロックの揺らぎ、ポート間のノイズ伝搬といった、外からは見え
ない要素です。OPT REF SW は、その見えない領域を設計対象としました。主な特徴は以
下の通りです。

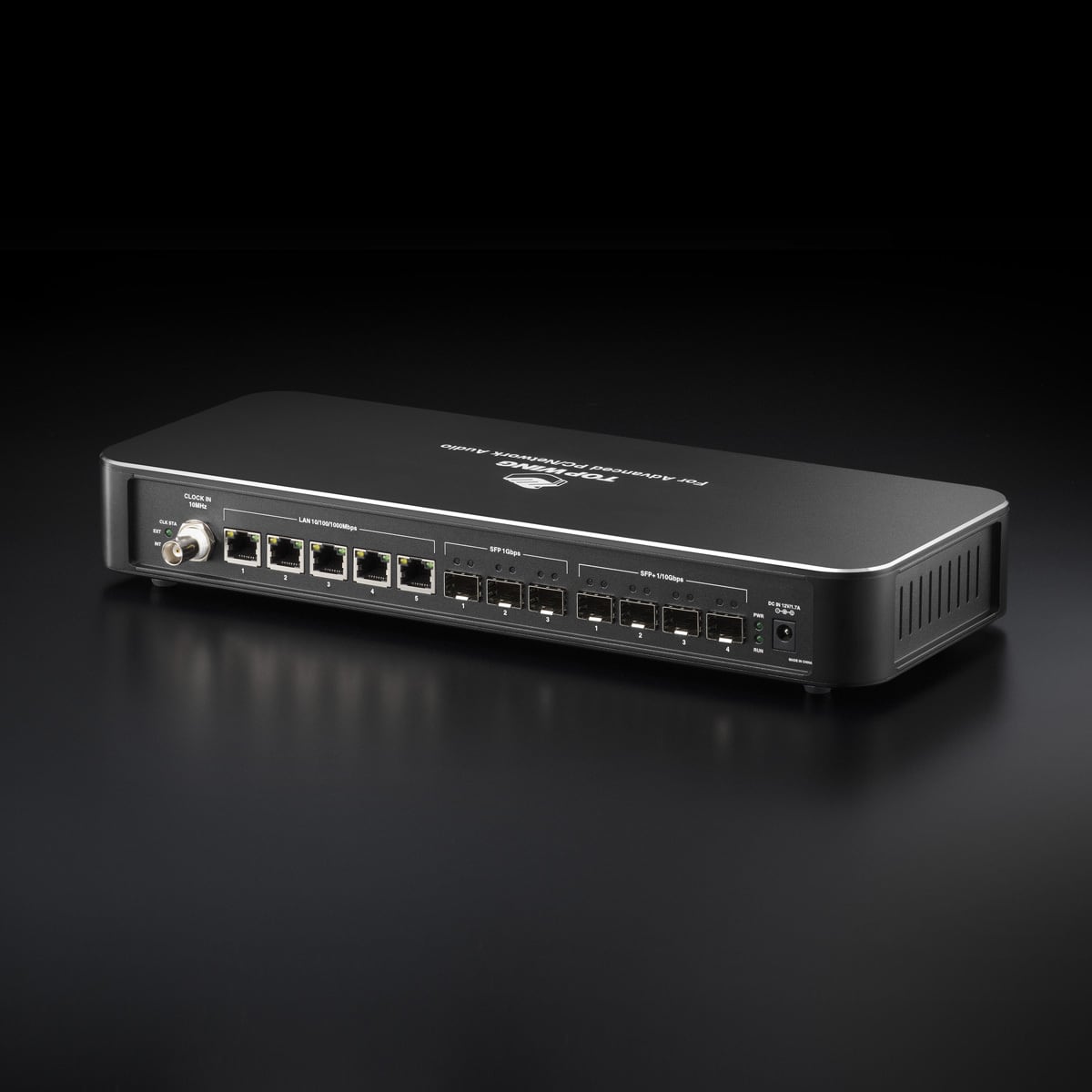

▪️LAN５ポート、SFP３ポート、SFP+/SFP ポート 4 ポート搭載
・Super TCXO MEMS クロック、低位相ノイズ DPLL 搭載
・徹底的な低レイテンシー化とファームウェアの最適化
・ポートノイズの最小化
・外部クロック入力（BNC, 10MHz/50Ohm/1.0-5.0Vpp）搭載
・ダッシュボードから各種状態、設定の確認変更可能
LAN５ポート、SFP３ポート、SFP+/SFP ポート 4 ポート搭載
OPT REF SW がこれまでのオーディオグレード・スイッチングハブと大きく異なる点は、
SFP ポートを全面的に使用することを想定した設計となっていることです。 SFP ポートは、
LAN ポートに比べ、光絶縁やレイテンシーの低減など音質的に有利な発展性を秘めていま
す。
LAN 5 ポート、SFP 3 ポート、SFP+/SFP 4 ポートという構成は、単なる多ポート化では
ありません。 メタル接続と光接続を組み合わせ、システム全体を最短経路で、最小ノイズで
構成するためのレイアウトです。現在一般的なネットワークオーディオ環境だけでなく、 15
年先を見据えたポート構成になっています。 一般的な LAN ケーブルによる接続はもちろん、
光絶縁を行う SFP モジュールの搭載、将来的には DAC ケーブル（Direct Attach Cable）に
よる直結など、 従来の LAN 接続からすべてを SFP 接続するに至るまで、スムーズに移行で
きるポート構成です。
※OPT REF SW 接続例

▪️Super TCXO MEMS クロック、低位相ノイズ DPLL 搭載
OPT REF SW は、 Super TCXO と低位相ノイズ DPLL による二段構成のクロックシステ
ムを採用しています。
クロック源には±50ppb Super TCXO MEMS クロックを採用し、温度変化に対しても極
めて小さなドリフト特性を実現しました。恒温槽を用いる従来の OCXO とは異なり、ヒー
ターを必要としない構造のため、発熱や突入電流といった電源変動要因を持ちません。これ
は単なる省電力の話ではなく、周辺回路へ余計な電流揺らぎを与えないという意味を持ち
ます。 自己性能が高いだけでなく、周囲へ影響を与えない。それがこのクロックの重要な価
値です。
さらに、高性能 DPLL によるジッタークリーナー・ディストリビューターを組み合わせ
ることで、実効 120fs RMS の低位相ジッターを達成しました。クロック源とジッタークリ
ーナー・ディストリビューターによって、 長期安定性と短期位相純度の役割を分離して最適
化しました。 これは、スイッチングハブにとって、各 LAN/SFP ポートの動作精度を高める
ために最適なセパレート構成です。
クロック回路は基板上で独立アイランド化され、銅パターンによる分離と銅製シールド
によって外来ノイズから守られています。クロックは搭載することが目的ではありませ
ん。理想的な状態で動作させることが目的なのです。

▪️徹底的な低レイテンシー化とファームウェアの最適化
OPT REF SW は単に低レイテンシーであることを目標としていません。重要なのは、レ
イテンシーのばらつきと内部動作の安定性です。
データ処理経路は可能な限り短縮し、バッファ制御を最適化しています。 敢えてバッファ
容量を抑え、CPU のアイドル状態を一定に保つようファームウェアレベルで調整を行い、
演算負荷の周期的変動を抑制したのです。これにより、電源電流の変動が最小化され、内部
電源レールの揺らぎを抑えています。
ネットワークスイッチは、実は小さな電流変動の集合体です。OPT REF SW では、その
“動作ノイズ”そのものを制御対象としています。

▪️ポートノイズの最小化
OPT REF SW が重視したのは、「ポートノイズ」という概念です。ネットワークポート
は単なる端子ではありません。その内部では、信号の整形、絶縁、変換が行われ、それに
伴って微細な電流変動が発生しています。その変動が他ポートや筐体へ伝わると、システ
ム全体のノイズフロアに影響を与える可能性があります。
LAN ポートでは、信号を絶縁し整形するための LAN トランスに、TOP WING 各種製
品で定評を得たチップ型 LAN トランスを全ポート独立して採用しました。チップ型 LAN
トランスは、信号線ごとに独立しており、実装面積が小さいため、クロストークの低減と
シグナルパスの最短化を実現できました。さらには実装面積の小ささを生かし、LAN トラ
ンス周辺にはコモンモードノイズを抑えるためのフィルタ回路を設け、ポートからの高周
波成分がシャーシや他回路へ拡散しないよう抑制しています。
SFP ポートはさらに繊細です。内部では高速なエンコード／デコード処理が行われ、電
流消費は常に変動しています。レーザー駆動を伴う構造上、電源の安定性とクロック品質
は動作に直結します。OPT REF SW では SFP ポート専用の電源レーンを設け、そこで発
生する電流変動が他のポートやクロック系へ伝搬しないよう分離しています。
LAN/SFP ポート制御の電源源には、低ノイズ安定化回路を採用し、電源の揺らぎが信
号処理へ影響しないよう配慮しています。また、LAN/SFP ポートの金属シェルは筐体と
確実に接触する構造とし、浮いた金属部がアンテナのように振る舞うことを防いでいま
す。
信号・クロック配線は基板の独立した内層に配置され、外部からの影響を受けにくい構
造としています。同時に、シグナルパスの等長、特性インピーダンスを厳密に管理し、信
号の時間的整合性を保っています。

▪️外部クロック入力（BNC, 10MHz/50Ohm/1.0-5.0Vpp）搭載
OPT REF SW は 10MHz／50Ohm の外部クロック BNC 入力に対応します。信号レベル
は矩形波および正弦波、1.0–5.0Vpp です。将来的に内蔵クロックよりも高精度なクロック
源と接続することで、更なる音質向上を狙うことができます。また、内蔵クロックと外部
クロックとの切り替えは自動で行われます。

▪️ダッシュボードから各種状態、設定の確認変更可能
OPT REF SW は、Web ダッシュボードから各ポートのリンク状態や通信速度、設定変
更が可能です。OPT REF SW はシステムの一部として、ユーザーが状況を把握し、必要に
応じて最適化できる設計となっています。
OPT REF SW は、通信機器の延長線上にある製品ではありません。音楽再生という明確
な目的のために、ネットワークの構造そのものを見直し、時間軸、電源、ポート構造、内
部動作のすべてを再設計したスイッチングハブです。OPT REF SW は、15 年後も第一線
で、リファレンスとして使われ続けることを前提に作られています。

▪️製品の仕様

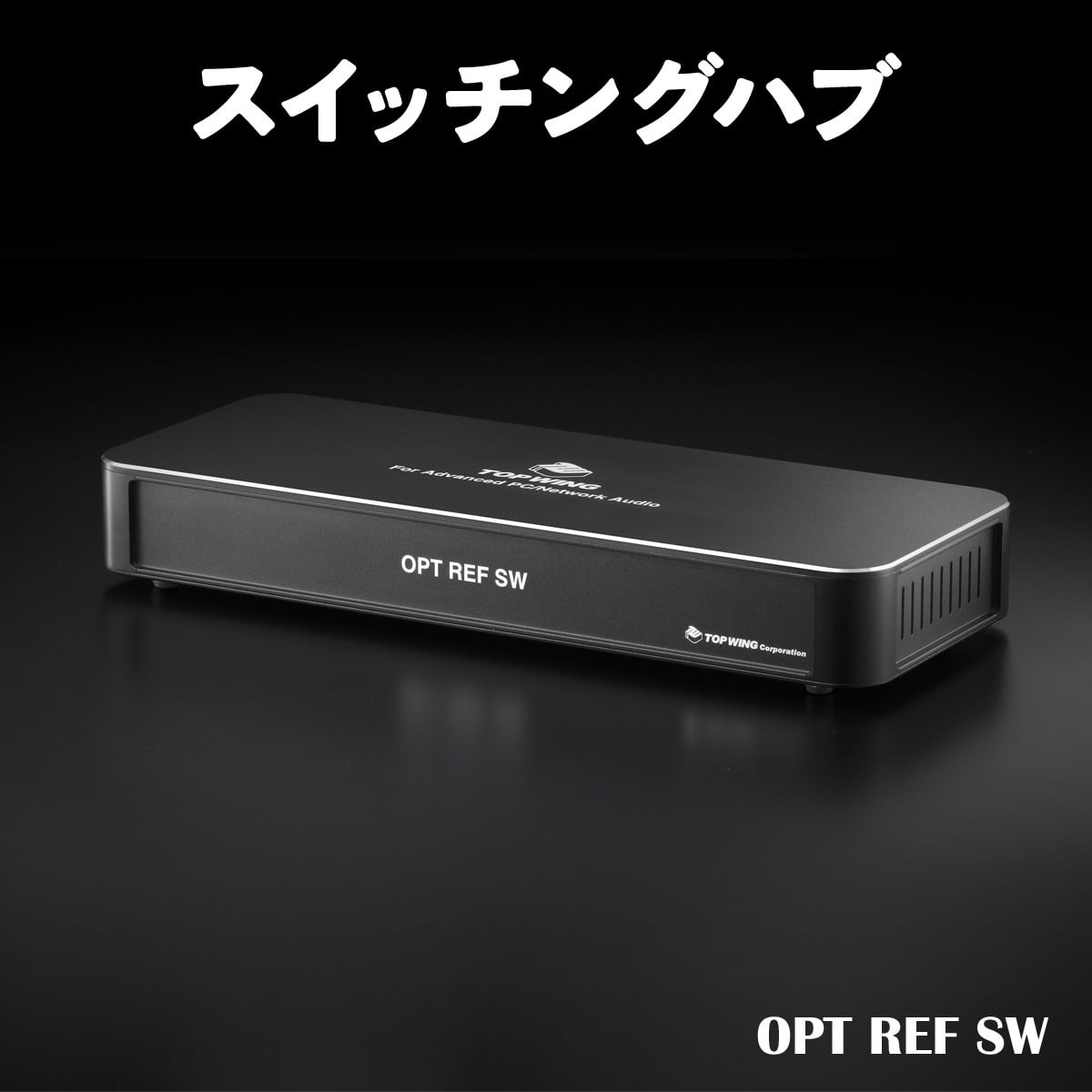

製品名：OPT REF SW
入出力：LAN5 ポート、SFP3 ポート、SFP+/SFP ポート 4 ポート
通信規格：
LAN：Auto-negotiation 1000Mbps/100Mbps/10Mbps Full
SFP：1000Mbps Full
SFP+/SFP：10G/1000Mbps Full
外部クロック入力：BNC, 10MHz/50Ohm/1.0-5.0Vpp
入力電源：12V/1.7A, 2.1mm/5.5mm センタープラス（AC アダプター付属）
サイズ：335 mm x 130mm x 42.5mm （幅 x 奥行き x 高さ）
重量：約 1.4kg
標準的な小売価格：220,000 円（税込）
保証期間：12 ヶ月
