NETWORK REFINER SW0410 秋山通信工業

※本商品はメーカー取り寄せ品となります。約1週間～2週間程での納品予定となります。

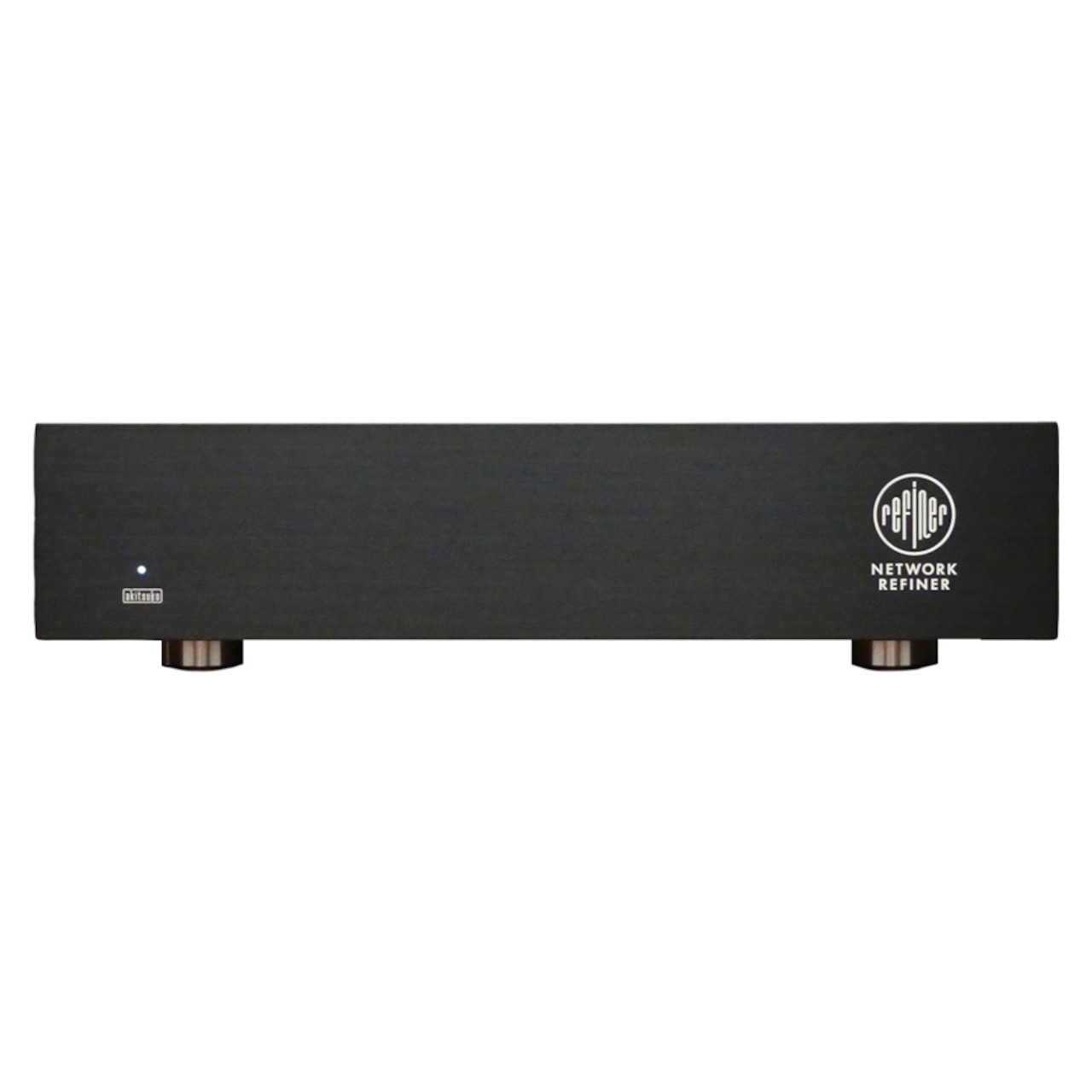

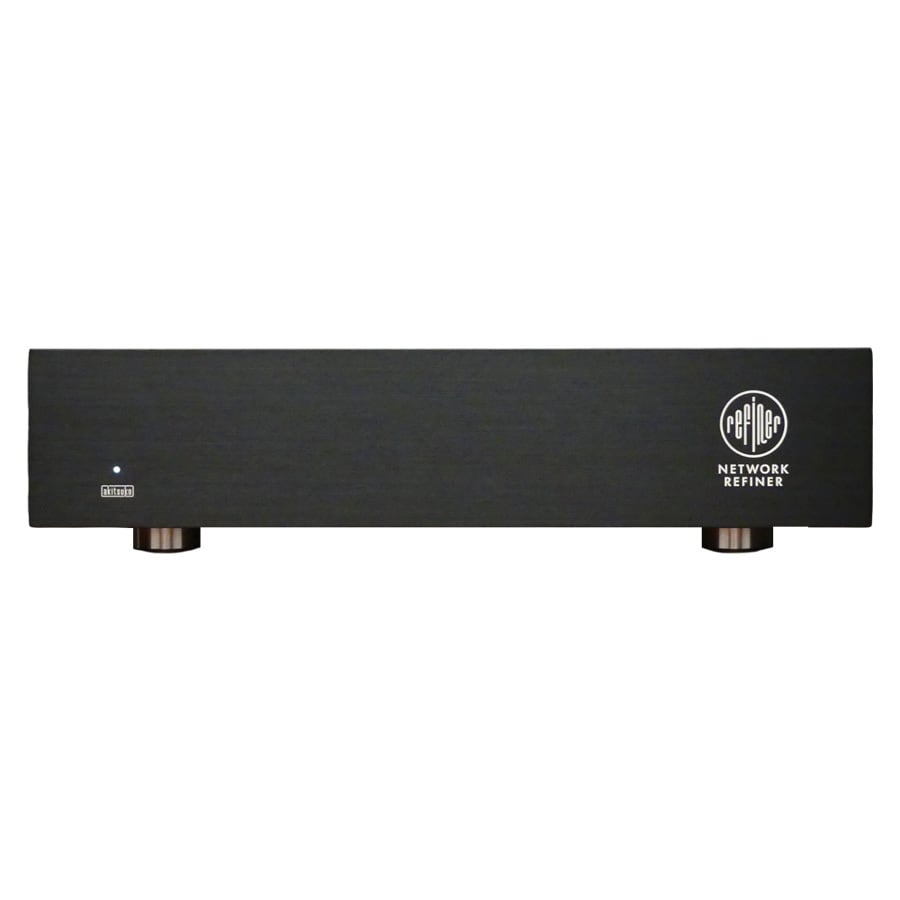

※本体色ブラックに関しては受注生産の為納期が長くなりますので、ご了承ください。

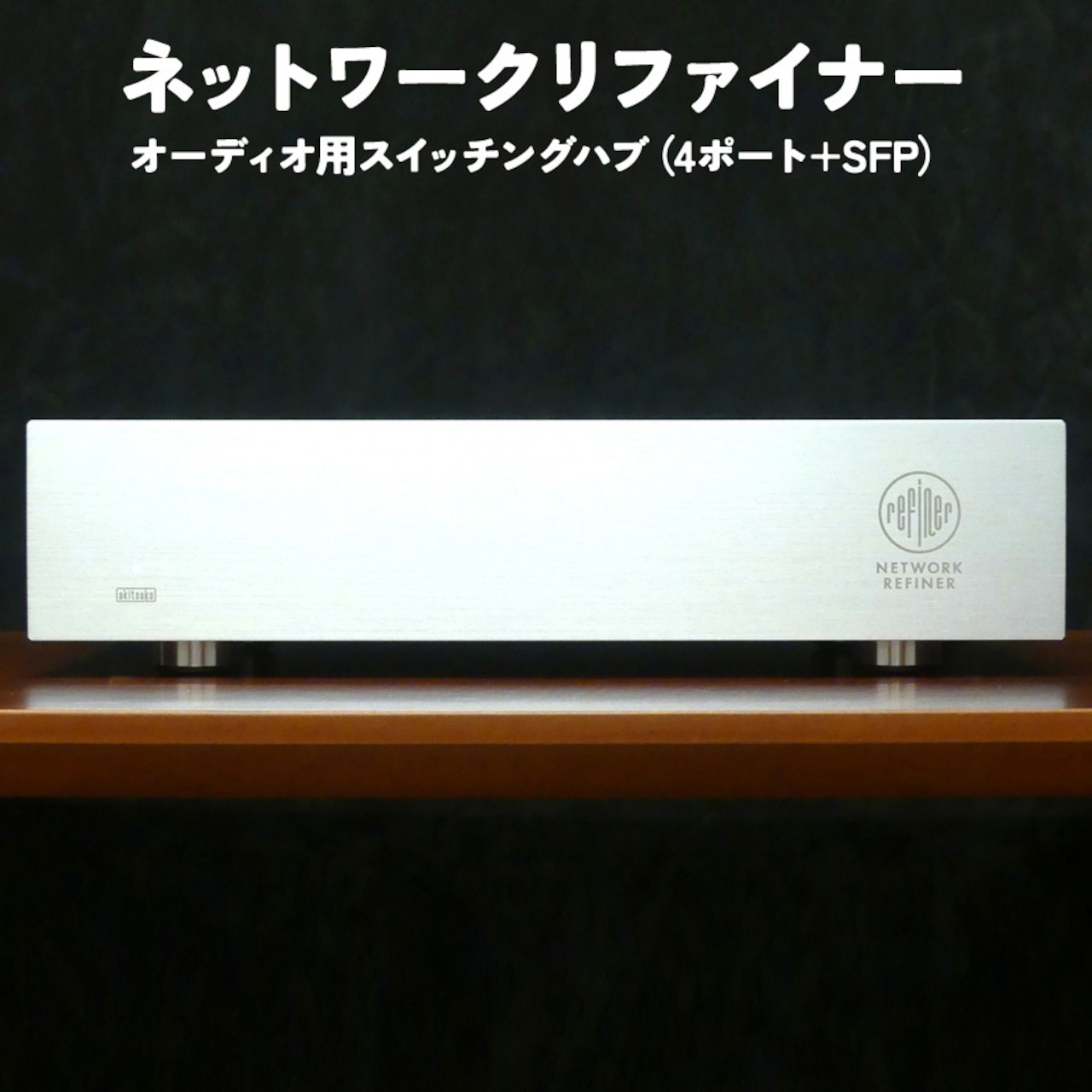

▪️NETWORK REFINER SW0410

本製品 SW0410 は音質改善に好評な SW0200 を 4 台内蔵したネットワークオーディオ用 SFP ポート付き 4 ポートスイッチングハブです。

SW0200 は音質劣化の要因である LAN ポートからのノイズ混入を排するため入出力のみの 2 ポートハブとし、名称をネットワークリファイナーとしましたが、SW0410 では 4 ポートハブの全てのポートにこのネットワークリファイナーを接続することで各ポートをアイソレーションし、ノイズ混入を防ぐことで複数ポートハブにもかかわらず大幅な音質改善を実現しました。

さらに SW0410 は独立クロック回路の搭載や電源の強化により SW0200 を上回るネットワークオーディオ再生環境を提供します 。

•使用方法
ネットワークプレーヤー（またはストリーマー）の LAN ポートと本製品の LAN ポートを直接接続するように設置することで他のネットワーク機器からのノイズを遮断し、良質な LAN 信号を本製品からネットワークプレーヤーに供給することでネットワークプレーヤーが本来持つ音楽再生能力を最大限に引き出すことができます 。

さらにポート４は他の回路から独立した専用クロックで動作しており、ノイズの影響が極めて少なく音質改善度合いが大きいため、ネットワークプレーヤーの LAN 接続はポート４を使用することを推奨します。

•高音質化のための技術
使用している部品を含めネットワークリファ
イナーSW0200 と同じものが 4 ポート全てに
搭載されています 。さらに内蔵の 4 ポートハ
ブとの LAN 接続はパルストランスではなく、良質なコンデンサーを介した直接接続となっているため信号劣化が無く、ダイレクトでクリアな音質を提供しています 。

•独立クロック（ポート４）
デジタルオーディオで重要なクロックには低
ジッターの OCXO(恒温槽付水晶発振器)を採
用しています。さらにポート４ではクロック
配線を経由した他ポートからの影響を排除す
るため独立したクロック回路を設けています。

これによりポート４は他ポートから完全に分離されたネットワークリファイナー回路を実現しており、ポート４にネットワークプレーヤーを接続すると極めて解像度の高い音を再生することができます 。

•電源回路
電源はトロイダルトランスと整流用に SiC シ
ョットキーバリアダイオード、大容量の平滑
電解コンデンサー、DC/DC コンバーターを
組み合わせた回路を採用しています。さらに
DC/DC コンバーターの周波数制御には専用発振回路を搭載し、LAN 信号に有害な周波数を避けた周波数で動作させることでリニアレギュレーターと同等な音質を実現しています。

•ダイレクトパワー配線
デジタル回路では瞬間的な電流の変化量が
大きく、これにより電圧が揺さぶられ音質
が劣化する一因になります。スイッチングハブでも音質への影響は大きく、本製品では 4 ポートハブ、ネットワークリファイナー各回路にワイヤー（銅線）で個別に電源を供給することで低インピーダンス化し、電圧変動を最小限に抑えることで大音量や低音域再生時の明瞭度を大きく改善しています。
（主電源から近い一部の箇所については基板パターンで供給しています）

▪️製品仕様

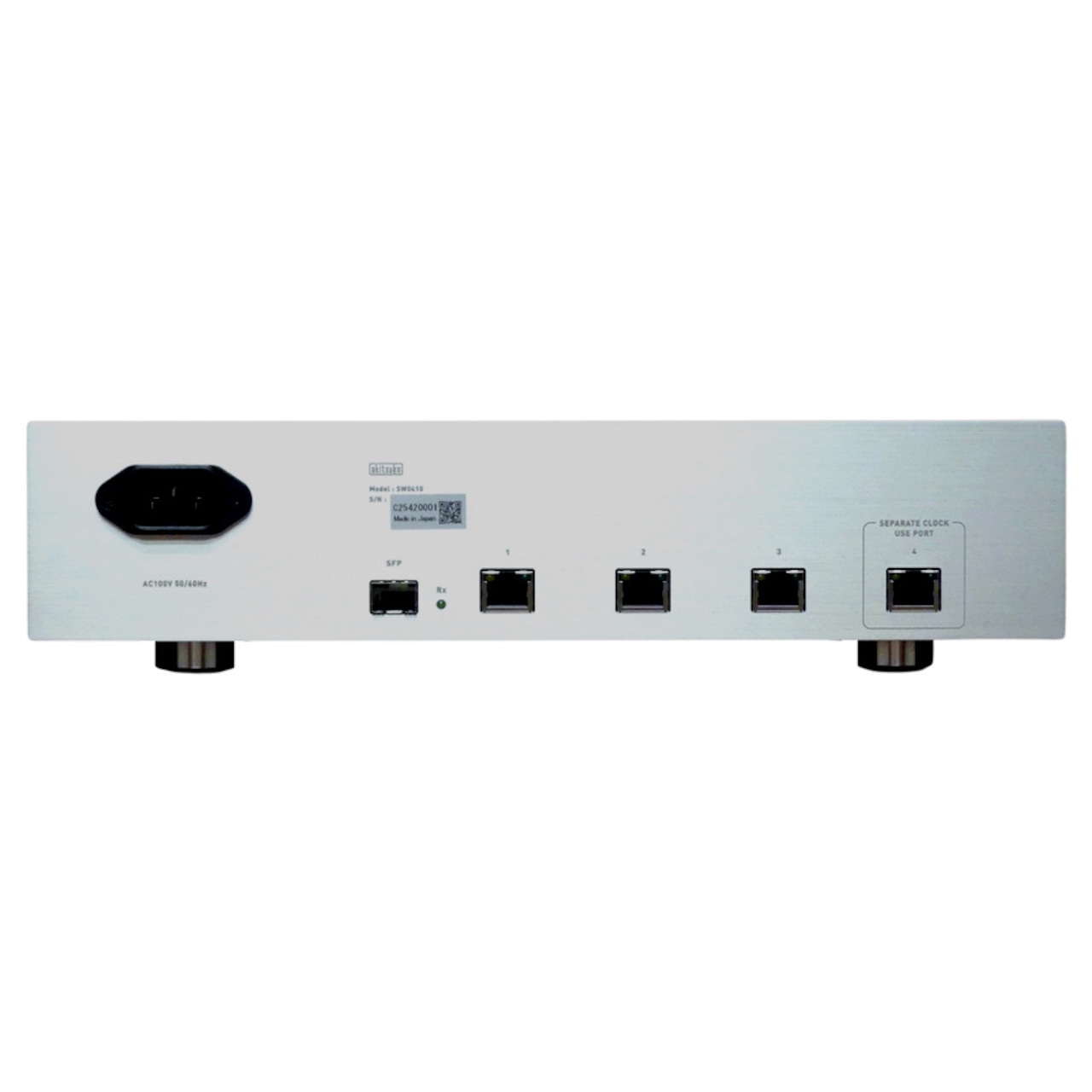

ポート数 RJ-45：4 ポート
SFP：1 ポート
インターフェース RJ-45：1000BASE-T, 100BASE-TX, 10BASE-T
SFP：1000BASE-SX、1000BASE-LX
コネクター形状 RJ-45 8 極コネクター（シールドタイプ）
電源電圧 AC100V 50/60Hz
消費電力 最大 28W
外形寸法 W330 x H82 x D236mm
質量 3.15kg

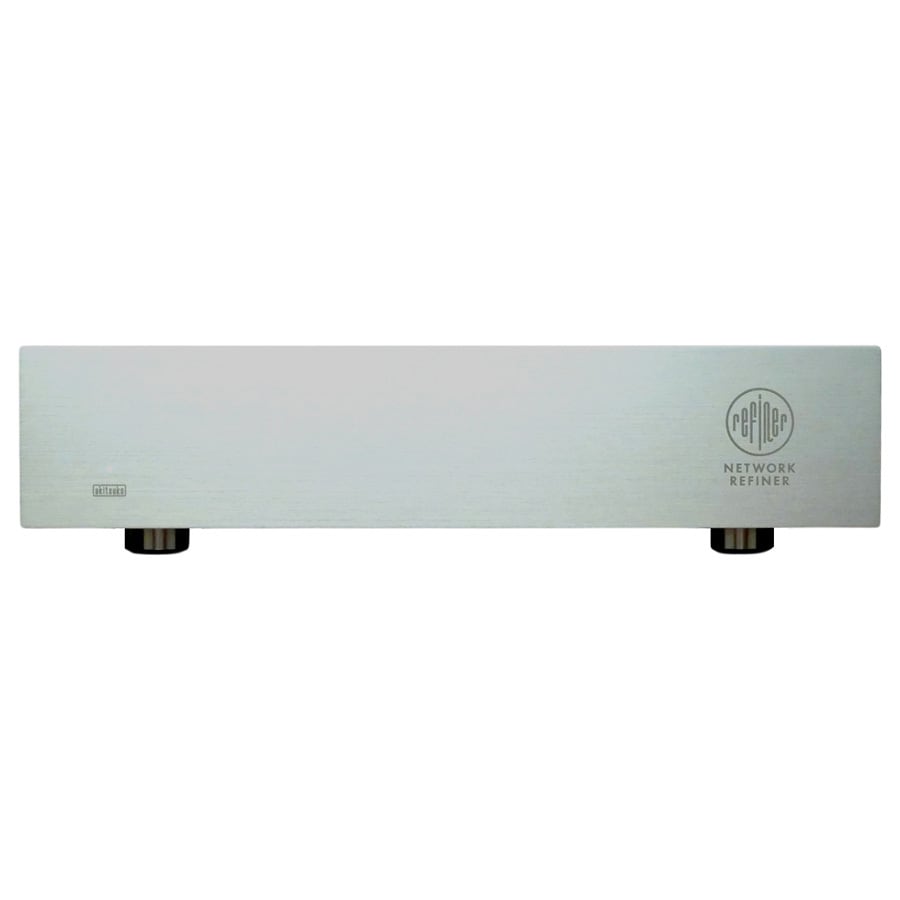

筐体 / 色 アルミ製 / シルバーおよびブラック(※)
梱包サイズ / 質量 W385 x H125 x D290mm / 3.8kg
型番 SW0410 (シルバー)
SW0410(B) (ブラック)
