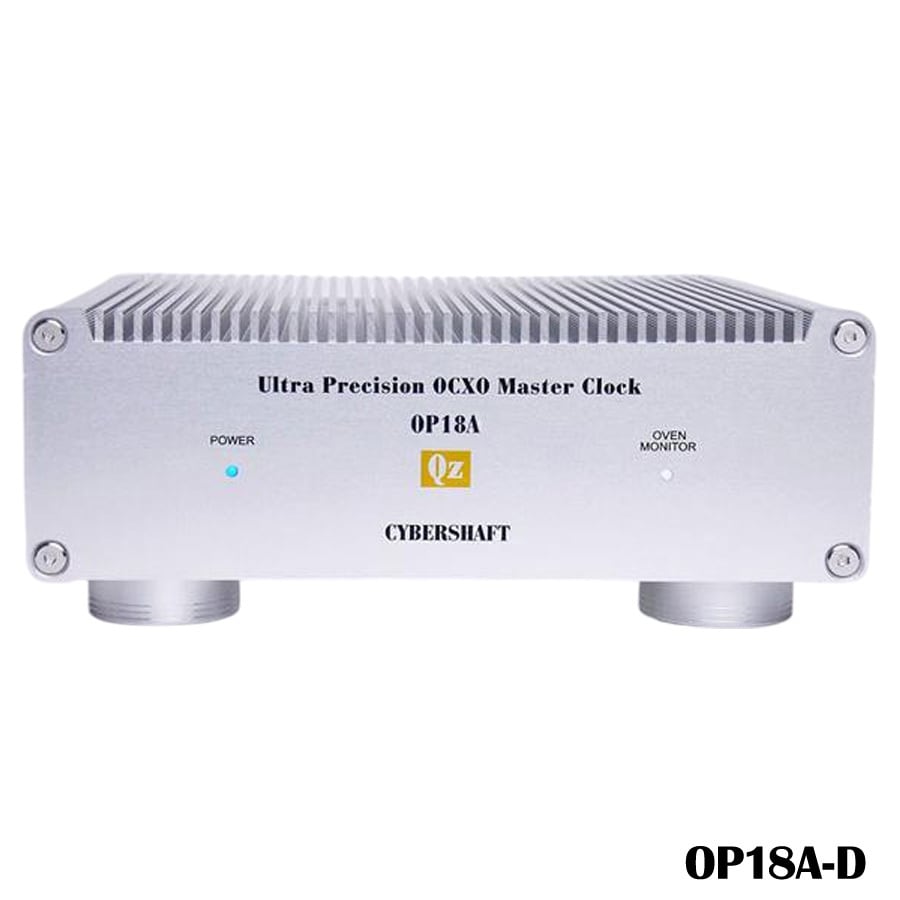

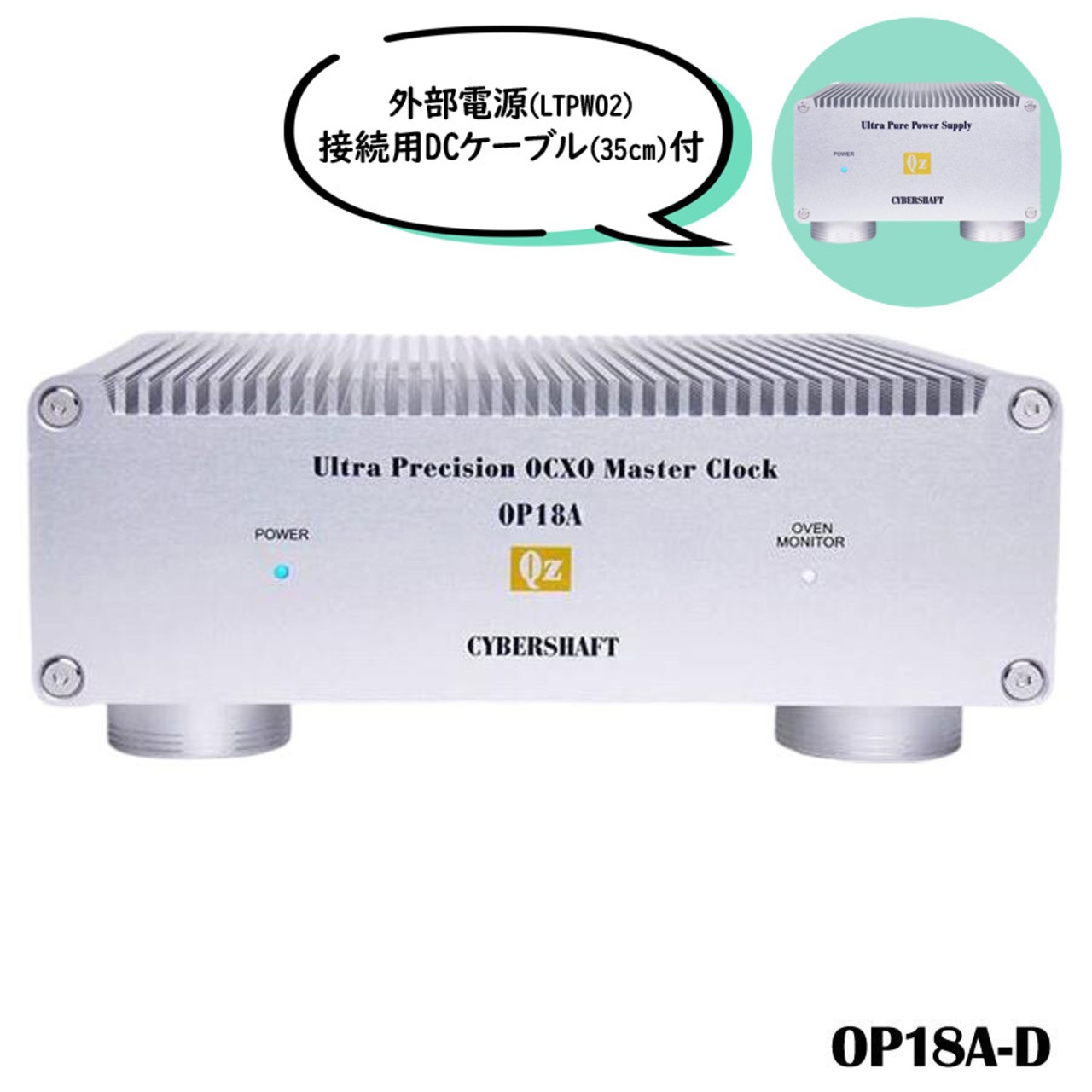

OP18A-D Cybershaft【メーカー取寄せ品】

※本商品はメーカー取寄せ品です。約2週間～1ヵ月程での納品となります。

位相雑音：OP18A オフセット1Hzで-118dBc/Hz以下 オフセット10Hzで-138dBc/Hz以下
アラン分散 短期安定度 (参考値)　 OP18A TAU=1sec 3.4E-13 以下 (0.00034ppb/s)

■特 徴
・本製品は、新品のＯＣＸＯを使用し、長期校正によって抜群の安定度を持ったユニットを選別し搭載しました。
・OCXOユニットを、防磁プレートと遮熱ボードにより構成された堅牢なBOXにより、OCXOの性能を最大に発揮できる環境を保持しています。
・シングルＤＡＣやHUB等の機器構成で複数のクロック信号が必要な場合に便利な４系統出力を装備。それぞれの系統で５０オームまたは７５オームのインピーダンスの設定が可能です。(実用新案登録済)
・出力のGND電位を本体のGNDに接続するか、アイソレート(絶縁)するか各チャンネル毎に設定できます。(実用新案申請済)　お使いのオーディオシステム毎に異なる複雑なGND処理に、きめ細かく対応する事ができます。
・クロックの出力レベルは、1.6Vp-pまたは3.0Vp-pがスイッチで切り換えできるので、ほぼ全てのオーディオ機器に接続して使用可能となっています。(４系統共通切換式)
・オーブン回路が正常に動作してOCXOのユニット温度を管理できるＬＥＤモニターを搭載。

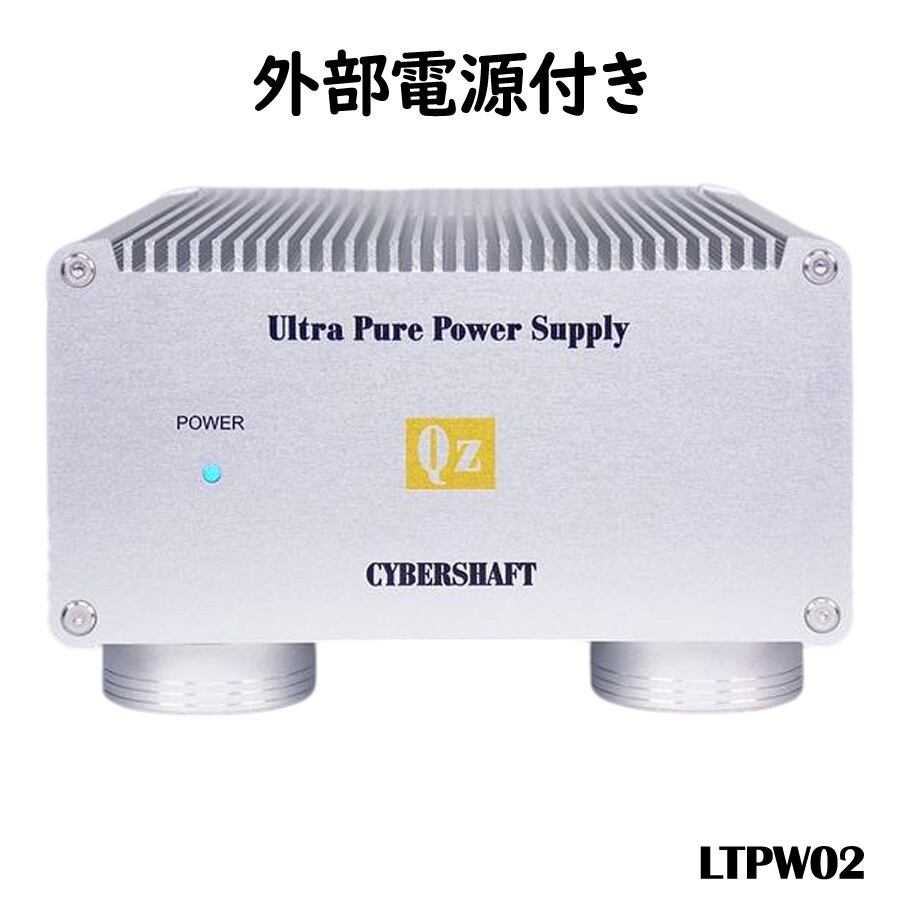

・本製品モデルは、外部DC電源専用となっており、内部電源のトランスから発生する極微細な振動や電磁波の影響を完全に遮断して更なる効果の改善ができます。
・外部DC電源入力には、リード線には精密導体“102 SSC” を採用 。さらに次世代リニアレギュレターである超低ノイズ、超高PSRRのＬＴ３０４５をレギュレター回路に搭載しました。ＬＴ３０４５を最良の条件で作動させるために３基構造となっています。外部ＤＣ電源から供給された電源を２次的に徹底的にノイズを排除する回路となっています。
・内部基板には、通常の倍である７０μｍ厚の銅箔基板を使用。 何度も検証を繰り返した内部レイアウトは最良の状態に仕上がっています。
・シャーシ底部には、2mm厚のアルミ材に加え3mm厚の純銅板を固定し合計5mmの堅牢な制振構造となっています。また、どのような設置面でも安定できるアルミダイキャスト３点支持足を採用。４ｍｍネジでオプションのスパイクインシュレーターへの交換も可能。
・高精度校正された測定器を用いて厳密に特性を計測。１台毎に位相雑音・アラン分散をプロットしてクロック品質を保証します。
・２年間の無償修理保証が付いています。

■使い方
本機の背面にある10MHzクロック出力をＢＮＣケーブルでお使いのオーディオ機器の外部10MHzクロック入力に接続するだけです。あとはオーディオ機器側の設定を外部クロック入力にするように変更して下さい。(自動で切り替わる機器もあります。)

■仕 様
超低位相雑音ＯＣＸＯ搭載　１０ＭＨｚ発振器
付属品　取扱説明書、 試験成績書及び、位相雑音・アラン分散特性グラフ
　　　　７５オーム終端子３個 (未使用出力終端用)
出力：１０ＭＨｚ×４系統　サイン波
出力レベル：ＬＯＷ時 １．６Ｖｐ−ｐ　ＨＩＧＨ時　３．０Ｖｐ−ｐ　（４系統共通切換５０オーム時）
出力インピーダンス：５０オーム／７５オーム　各系統は単独切換式
出力ＧＮＤ電位：本体ＧＮＤ／絶縁　の切り換え可能　（各系統は単独切換式）
本体サイズ：Ｗ２３０mm ｘ Ｄ２５０mm ｘ Ｈ９５mm (突起部含む)　オプション使用時 Ｈ１００mm
重量　約３．２Ｋｇ
外部DC電源： ＤＣ１３.５Ｖ〜１６Ｖ　１Ａ
外部DCプラグ規格： 2.1mm/5.5mm ねじ込み可能
