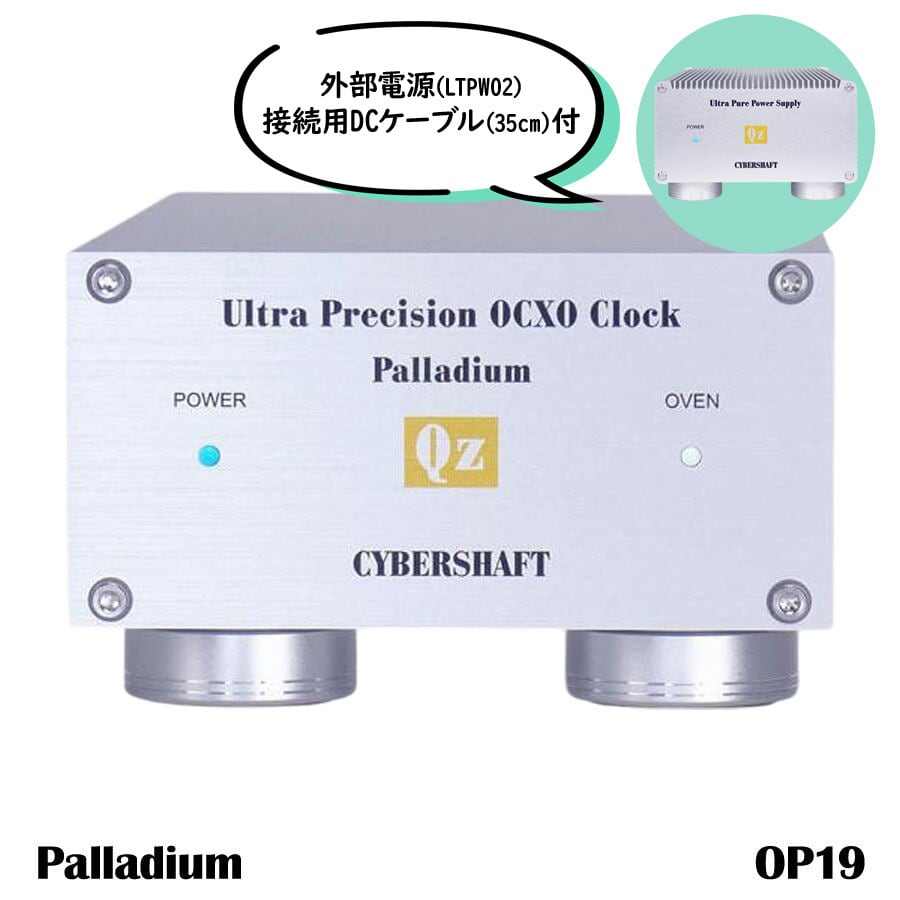

Palladium OP19 Cybershaft【メーカー取寄せ品】

※本商品はメーカー取寄せ品です。約2週間～1ヵ月程での納品となります。

サイバーシャフトの技術とノウハウを結集した、価格重視のハイエンドオーディオ向けマスタークロックです。
超高精度ＯＣＸＯを搭載し、単出力にする事で、高性能でありながら価格を抑えました。外部ＤＣ電源専用に加えて、内部に次世代リニアレギュレター ＬＴ３０４５を２基搭載した超低ノイズ、超高PSRRのレギュレーター回路を搭載。

位相雑音：Palladium OP19 オフセット1Hzで-119dBc/Hz以下 オフセット10Hzで-140dBc/Hz以下
アラン分散: 短期安定度 (参考値) TAU=1sec 3.0E-13 以下 (0.00030ppb/s)

【　特徴　】
・本製品は、新品のＯＣＸＯを使用し、長期校正によって抜群の安定度を持ったユニットを選別し搭載しました。
・OCXOユニットを、防磁プレートと遮熱ボードにより構成された堅牢なBOXにより、OCXOの性能を最大に発揮できる環境を保持しています。
・サイバーシャフトクロック製品の中で、一番の小型高性能を目指して仕上げられたデザインとなっています。
・どのような設置面でも安定できるアルミダイキャスト３点支持足を採用。４ｍｍネジでオプションのスパイクインシュレーターへの交換も可能。
・出力は、５０Ωまたは７５Ωのインピーダンスの設定が可能です。(実用新案登録済)
・出力のGND電位を本体のGNDに接続するか、アイソレート(絶縁)するか設定できます。(実用新案登録済)　のオーディオシステム毎に異なる複雑なGND処理に、きめ細かく対応する事ができます。
・外部ＤＣ電源から供給されたＤＣを、本機内部の超低ノイズ・超高PSRRのＬＴ３０４５を２基構造でレギュレートします。真のクリーンなＤＣがＯＣＸＯに供給されます。
・内部基板には、通常の倍である７０μｍ厚の銅箔基板を使用。 何度も検証を繰り返した内部レイアウトは最良の状態に仕上がっています。
・オーブン回路が正常に動作してOCXOのユニット温度を管理できるＬＥＤモニターを搭載。
・高精度校正された測定器を用いて厳密に特性を計測。１台毎に出力部での位相雑音・アラン分散をプロットしてクロック品質を保証します。
・２年間の無償修理保証が付いています。

【　ＯＰグレード証明書について　】
各ＯＰグレードの製品には、ホログラム付きの「ＯＰグレード証明書」が必ず添付されます。中央には改ざん防止シールが貼られます。右端にはホログラムが印刷されます。
さらに、本体内部にはOCXOユニットにオプショングレード証明書に記載されたシリアル番号のホログラムシートが貼られます。

【　使い方　】
本機の背面にある10MHzクロック出力をＢＮＣケーブルでお使いのオーディオ機器の外部10MHzクロック入力に接続するだけです。あとはオーディオ機器側の設定を外部クロック入力にするように変更して下さい。　(自動で切り替わる機器もあります。)

【　仕　様　】
超低位相雑音ＯＣＸＯ搭載　１０ＭＨｚ発振器
付属品　取扱説明書、 試験成績書及び、位相雑音・アラン分散特性グラフ
出力：１０ＭＨｚ×１系統　サイン波
出力レベル： １．６Ｖｐ−ｐ±10%　固定　（５０オーム時）
出力インピーダンス：５０オーム／７５オーム切換式
出力ＧＮＤ電位：本体ＧＮＤ／絶縁　の切り換え可能
本体サイズ：Ｗ１１０mm ｘ Ｄ２１２mm ｘ Ｈ７０mm (突起部含む)　オプションスパイク使用時 Ｈ７８mm
重量　約１Ｋｇ

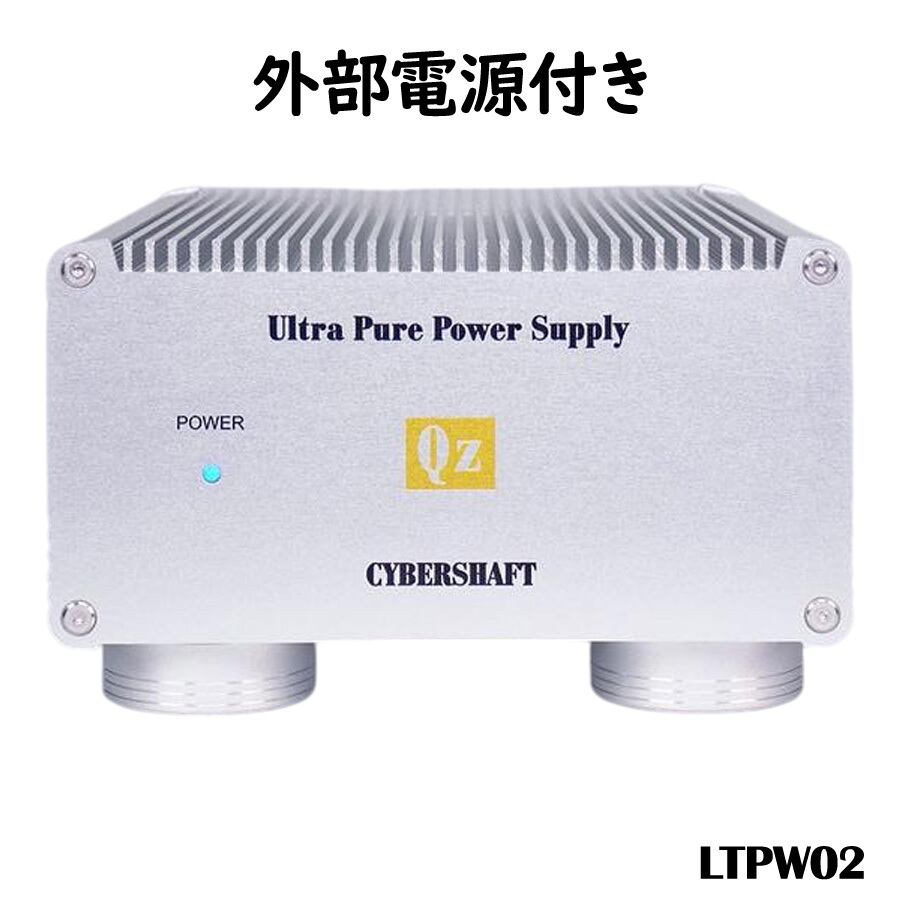

外部DC電源： ＤＣ１３.５Ｖ〜１６Ｖ　0.8Ａ　
外部DCプラグ規格： 2.1mm/5.5mm ねじ込み可能
