REF10 NANO MUTEC【メーカー取寄せ品】

※本商品はメーカー取寄せ品です。約1ヵ月～2ヵ月程での納品となります。

REF10 NANOの特徴

多くの称賛を得ているREF10のテクノロジーをベースに上級モデルに迫るクオリティを実現
■ドイツ国内で生産された低位相ノイズOCXOを採用
■低ノイズ電源を各所に配置
■徹底したノイズ除去
■クリアなサウンドの出現

REF10 NANOの仕様

◆インターフェース
・BNC×２、50Ω終端、アンバランス
・BNC×２、75Ω終端、アンバランス
◆全クロック出力の信号フォーマット
・矩形波、10MHz、 2 Vpp、 1V RMS、50:50 負荷サイクル
◆クロック生成
・形式 10MHz 超低位相ノイズ恒温槽付水晶発振器（OCXO）
・周波数精度（出荷時） < ± 0.01 ppm
・温度範囲に対する周波数安定性 -20°C ～ +70°C で± 0.03 ppm 未満
・短時間安定性（アラン分散） 2× 10-12（標準値、Tau = 1s）
・30 日間稼働後のエージング ± 0.0002 ppm 未満（1 日当たり）、± 0.03 ppm 未満（1 年目）、± 0.2 ppm 未満（10 年目）
・ウォームアップ時間（+25℃時） 5 分未満
◆電源
・形式 内部セルフ・スイッチング電源
・入力電圧 85～305 V、50/60 Hz
・消費電力 7 W（オシレーター・ウォームアップ時）、4W（通常動作時）
◆DC電源　※下記注意事項を参照
・入力電圧 15 V±0.5V
・消費電力 7 W（オシレーター・ウォームアップ時）、4 W（通常動作時）
◆筐体
・寸法 W196×H44 ×D300 mm（コネクターおよびフットを除く）
・素材 1.5 mm スチール
・色 ブラック（粉体塗装）
・質量 2.07kg
◆前面パネル
・寸法 W198 ×H44 ×D6 mm
・素材 アルミ
・仕上げ 陽極酸化処理（陽極酸化またはシルクスクリーン印刷を含む）

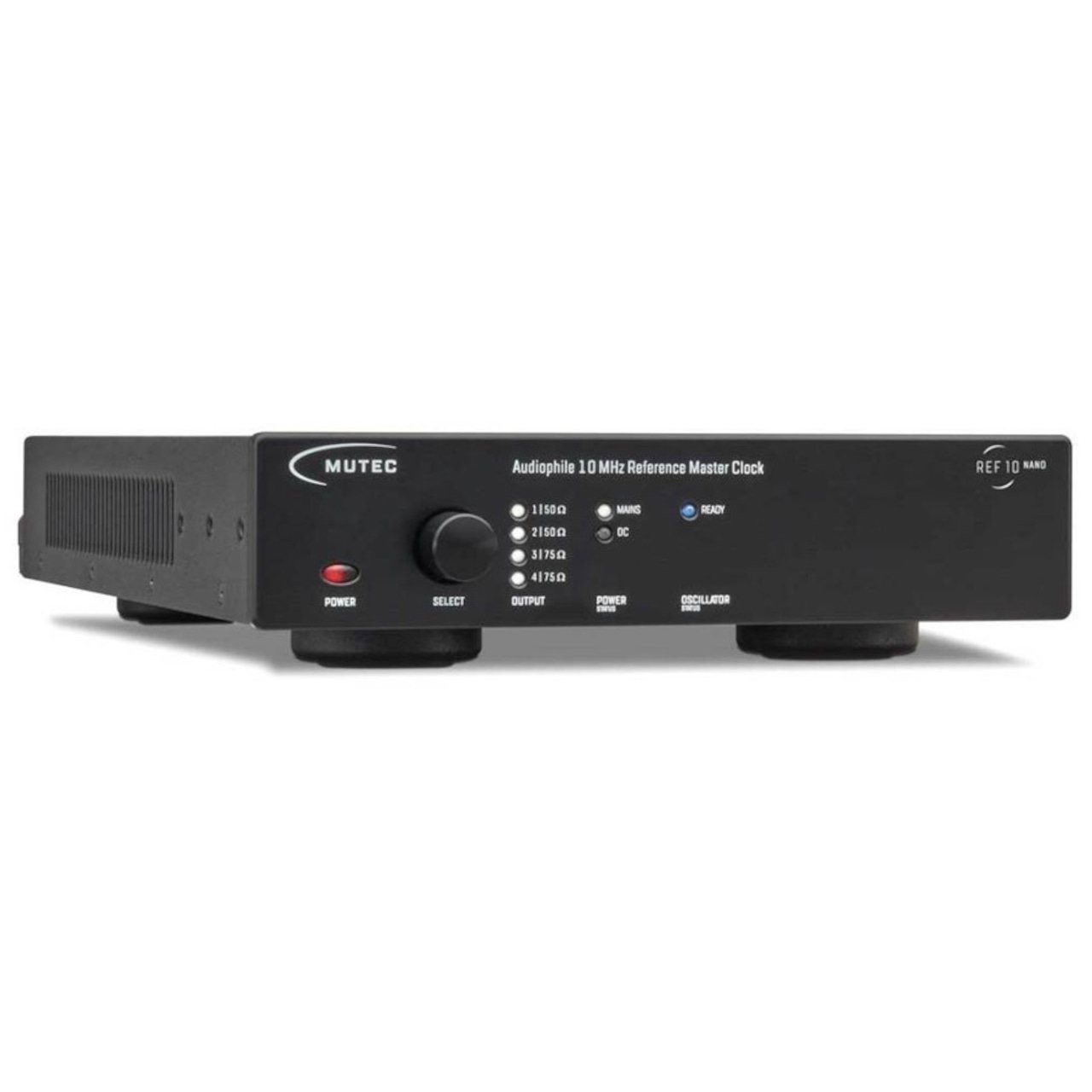

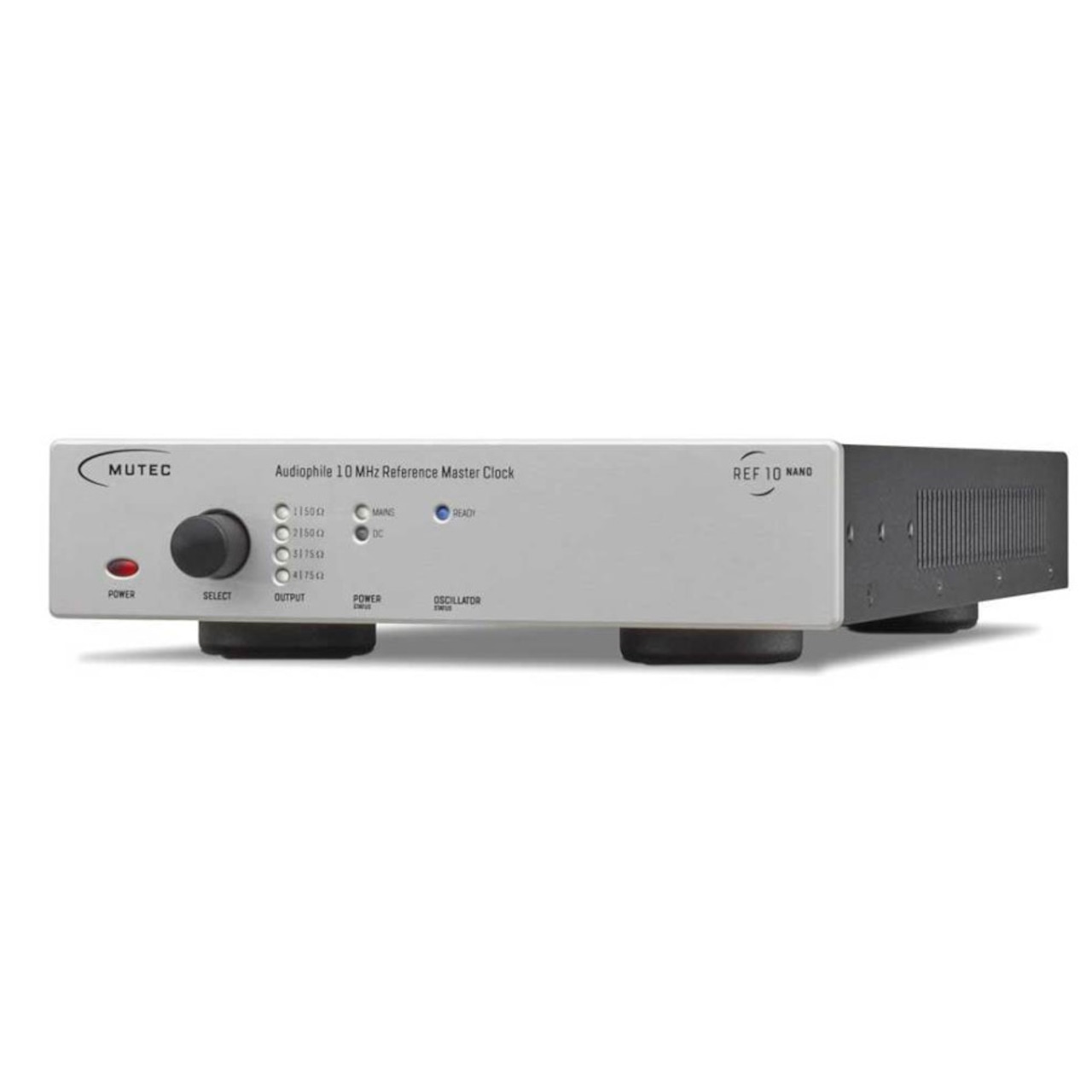

・色 シルバー(REF10 NANO Silver)またはブラック(REF10 NANO Black)
※シルバーは、他製品の「Aluminum」と同色

※DC電源についての注意事項
・入力電圧：15 V±0.5V センタープラス
・お客様ご自身で加工が可能な方向けにDC電源のコネクターが同梱されています。
　　製品情報：Lumberg 1636 05
　　外径：6.5mm、内径：4.3mm、センターピン径：1.4m
・ご自身で加工されたDC電源ケーブルを使用する場合は、機能保証の対象外となります。
　お客様の責任のもと充分注意してご使用ください。
